电磁脉冲阀(淹没式)工艺设计原理内部图

2022-09-01 11:17:35

电磁脉冲阀(淹没式)工艺设计原理内部图

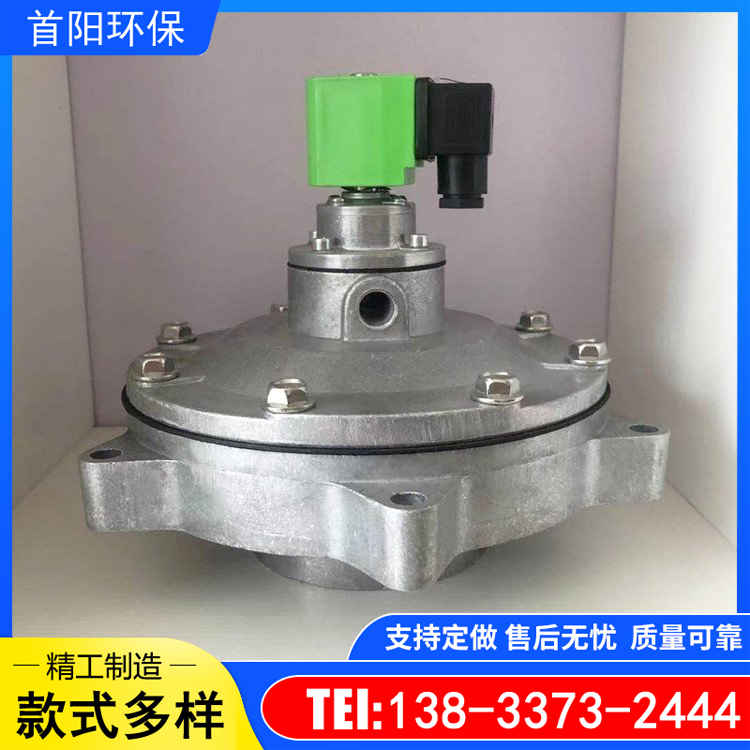

淹没式电磁脉冲阀是淹没式脉冲阀气包内的一种电磁脉冲阀,淹没式电磁脉冲阀座嵌入气包内安装,阻力小,流通性好,喷吹量高,提高了负荷带动量,扩大了气源压力的使用范围,此淹没式脉冲阀适合于气源压力较宽场合使用。

淹没式电磁脉冲阀技术参数如下。

a、适应环境:温度为-10~+55℃;湿度为相对湿度不大于85%。

b、工作介质:清洁空气。

c、喷吹气源压力:推荐使用0.2~0.3MPa,也可使用0.3~0.6MPa。

d、喷吹气量:在喷吹气源压力为0.25MPa,喷吹时间为0.1s时,喷吹气量:DMF-42喷吹耗气量50(L/次),DMF-60喷吹耗气量100(L/次),DMF-76喷吹耗气量170(L/次),DMF-89喷吹耗气量250(L/次)。

e、电磁先导阀工作电压、电流:DC24V,0.8A;AC:220V,0.14A;AC110V,0.3A。

TMF-Y淹没式电磁脉冲阀的工作原理

TMF-Y淹没式电磁脉冲阀由电磁先导头、膜片和阀体组成,膜片后腔的面积大于前腔的面积,气压作用力大,使膜片处在关闭位置。

电控仪输入电信号,使电磁先导头吸合动柱,打开卸荷孔,膜片后腔的压力气体排出,膜片前腔的压力气体将膜片抬起,打开通道,脉冲阀进行喷吹。

TMF-Y 淹没式电磁脉冲阀电脉冲信号消失,电磁先导头的弹簧使动柱立即复位封闭卸荷孔,膜片后腔气体压力和弹簧作用力使膜片关闭通道,阀停止喷吹。

膜片上的阻尼孔,当先导头动柱抬起气体压力卸荷时,起到阻尼气流的作用,当卸荷孔封闭时,使压力气体充满到后腔,使膜片关闭通道,停止喷吹。
