锅炉PPS+PTFE除尘布袋的使用寿命受哪些因素影响？

锅炉PPS+PTFE除尘布袋的使用寿命受哪些因素影响？

一、烟气温度

1. 长期连续温度：长期＞190℃，PPS 纤维快速氧化变脆，PTFE 虽耐高温，但 PPS 基材先损坏，滤袋强度快速下降。

2. 短时超温冲击：锅炉爆燃、启停、省煤器故障带来瞬时高温，反复热冲击会加速纤维老化、缝线断裂。

3. 温度波动：忽高忽低，热胀冷缩反复拉扯滤料，同时容易触发结露。

二、烟气氧含量 O₂

PPS 短板就是遇高氧氧化。

• O₂＜12%：工况友好；

• O₂＞15%：氧化速度明显加快；

• O₂＞18%：即便加 PTFE 混纺 / 覆膜，寿命也会大幅缩短。

PTFE 纤维本身不氧化，但只能保护一部分，不能阻止 PPS 基体氧化。

三、结露、酸腐蚀、水解

1. 低于酸露点：烟气里 SO₂、SO₃、水汽凝结成硫酸，腐蚀 PPS 纤维，同时粉尘板结糊袋，清灰困难，压差飙升。

2. 高湿 + 高温共存：高温水汽会让 PPS 发生水解，纤维强度持续降低。

覆膜只能缓解糊袋，不能阻止酸露腐蚀，一旦结露，PPS+PTFE 布袋照样快速损坏。

四、烟气组分

• 硫（SO₂/SO₃）：硫越高，酸露点越高，容易结露腐蚀；

• 氟化物：HF 会腐蚀 PPS，PPS+PTFE 不适合高氟垃圾焚烧；

• NOx：高温高氧条件下协同加速 PPS 氧化；

• 粉尘成分：含游离碱金属（钾钠），会催化 PPS 氧化。

五、粉尘与清灰系统

1. 粉尘浓度：入口粉尘长期过高，滤袋负荷大，磨损加剧；

2. 粉尘磨蚀性：飞灰含石英、硬质颗粒，冲刷滤袋下部，造成磨破；

3. 脉冲喷吹参数

• 压力过高、喷吹过频繁：反复冲击滤料，纤维疲劳断裂；

• 压力过低、喷吹不足：粉尘堆积糊袋，压差高，长期拉伸滤袋；

4. 喷吹气源含水含油：压缩空气带水，直接打湿滤袋，造成局部糊袋腐蚀。

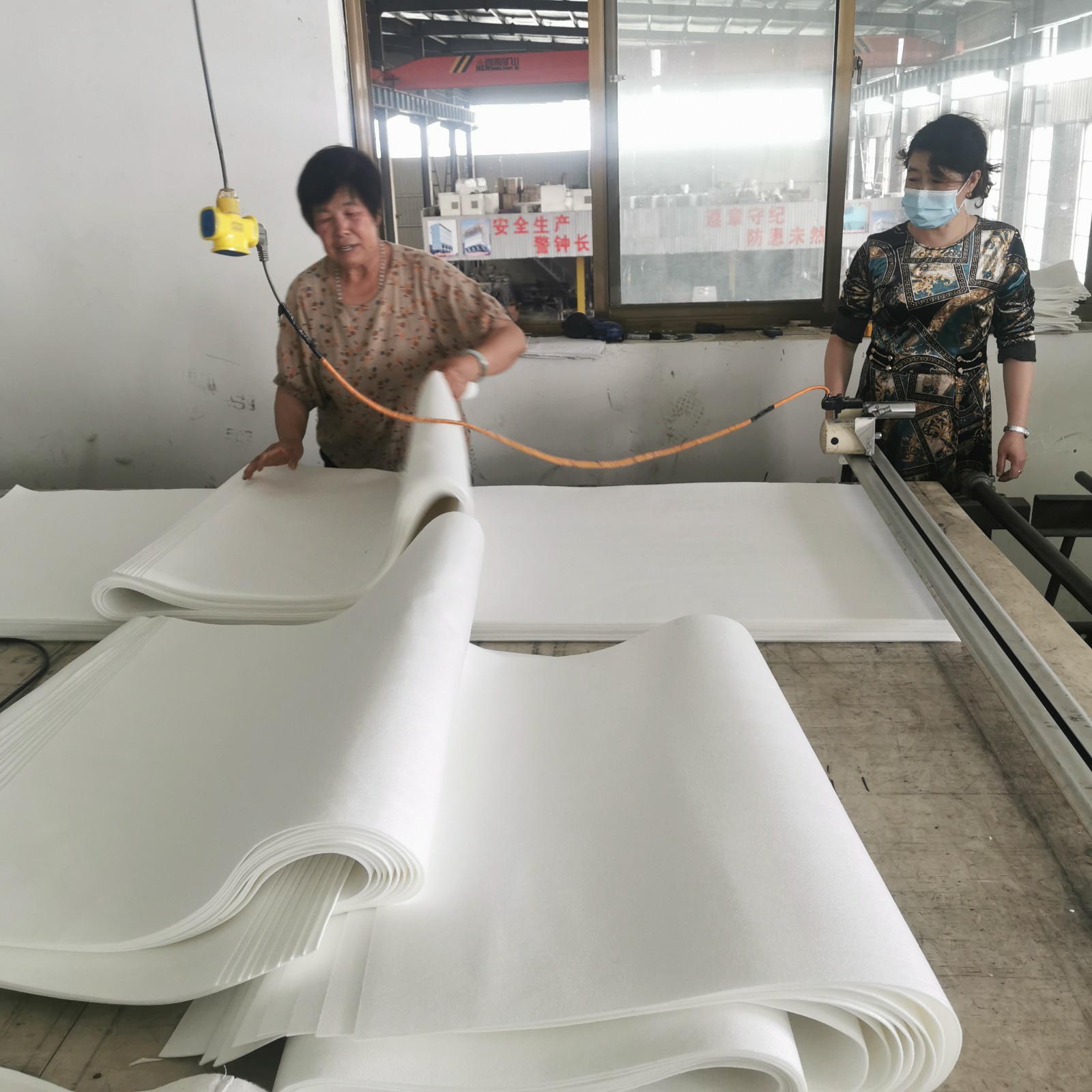

六、滤袋本身材质与加工质量

1. 是PPS 纤维混纺 PTFE，还是PPS 基材 + PTFE 覆膜：覆膜款抗糊袋好，但膜层容易被尖锐粉尘划伤；

2. 纤维配比、基布材质：PTFE 基布＞普通 PPS 基布；

3. 后处理：拒水防油、热定型、烧毛处理不到位，容易糊袋；

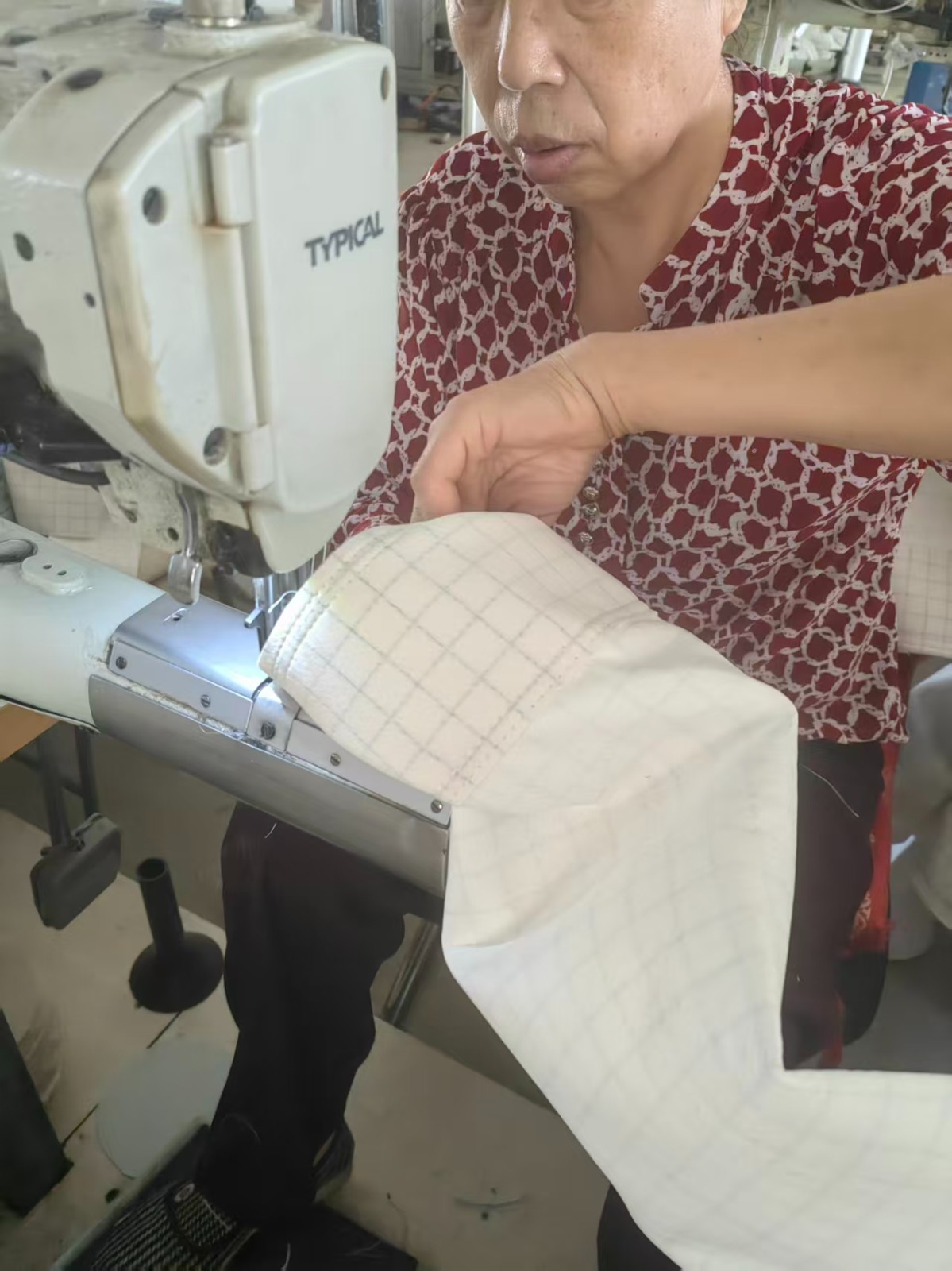

4. 缝制工艺：三针六线、袋底加固、袋口弹簧圈质量差，易从缝线处开裂。

七、除尘器本体与安装

1. 气流分布不均：局部烟气流速过高，冲刷滤袋，局部磨损；

2. 滤袋安装歪斜、袋笼毛刺、袋笼变形：直接磨破滤袋；

3. 漏风：壳体漏入冷风，局部降温结露；

4. 过滤风速：风速选太高，滤料负荷大，清灰压力大，寿命缩短。

八、运行操作管理

1. 锅炉启停操作：冷炉启动时，除尘器未预热就进烟气，极易结露；

2. 检修管理：未及时检查破损滤袋，破袋后粉尘短路，连带磨损相邻滤袋；

3. 长时间低负荷运行：烟气温度偏低，接近酸露点，长期处于高危工况。
