洗煤厂煤粉皮带落料点500平单机布袋除尘器设计方案图纸

洗煤厂煤粉皮带落料点500平单机布袋除尘器设计方案图纸

洗煤厂除尘器主要适用于采煤场，采煤场在生产加工过程中产生大量的粉尘，不仅污染环境而且对周边居民及采煤场工作人员身体健康带来严重危害，为了使环境，我公司生产的洗煤厂布袋除尘器专为洗煤厂而设计，它的设计就是针对这些粉尘进行收集再利用。

洗煤厂皮带落料点单机布袋除尘器设计内容包括：粉尘捕集罩的设计；除尘管道的；转运皮带密封罩；输灰系统设计；控制系统设计；除尘系统数设定及主要设备选型。

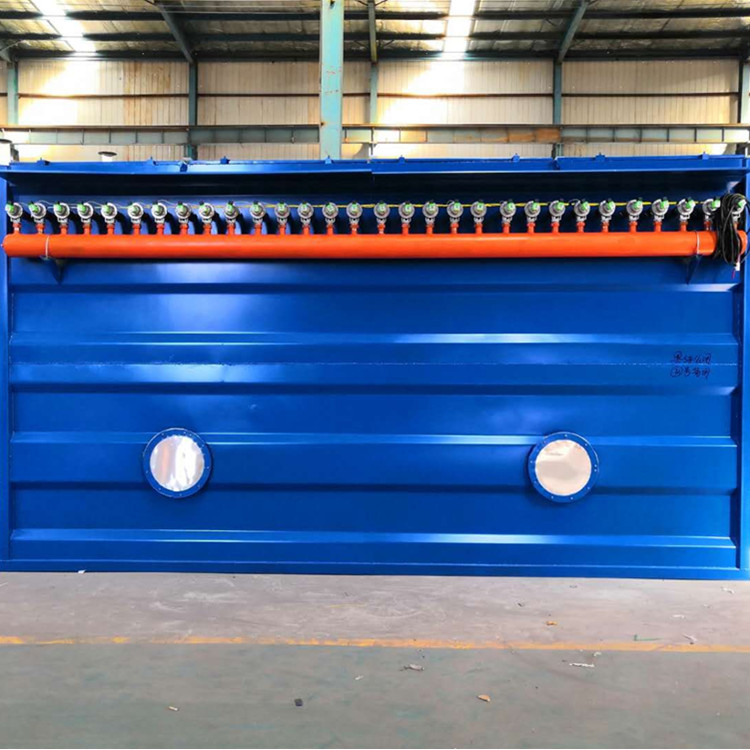

洗煤厂皮带落料点除尘器结构主要由过滤室、净气室、储灰仓、支腿、清灰装置、卸灰装置、引风机、控制系统八部分组成：

1）净气室包括：除尘器侧开盖、清洁室换袋入孔、净化后出气口。

2）过滤室包括：滤袋固定板、滤袋、滤袋框架、过滤室筒体、

3）储灰仓包括：灰斗、支座、进气口。

4）清灰装置包括：振打电机、振打杆、及机加件。

5）卸灰装置包括：螺旋输送机、星型卸料器

6）控制系统包括：线缆、控制柜

洗煤厂皮带落料点单机布袋除尘器维护检修

操作：（1）开车前将各润滑点检查加油。（2）在扬尘前开动排风机，当连续工作0.5～2小时间隔开动振打机振打一次，约3～5秒为宜。

检修：（1）严格注意各密封处的密封，均不允许有漏风现象。（2）根据实际情况定期打开检查门检查布袋是否有破损，当破损时及时换新袋。（3）换布袋时注意不得划破。

洗煤厂除尘器处理粉尘原理：

煤粉在破碎后，经过溜槽排到破碎机下部的胶带输送机上，在给料口进入卸料口过程中产生的粉尘，煤粉流与周围空气产生剪切作用，空气被卷进物料流中，煤粉流逐渐扩散，相互的卷吸作用使粉尘不断地向外飞扬;同时，输送机的胶带有一运动速度，煤粉流与胶带面的冲击，瞬间在卸料口扬起粉尘，并向四周飘落。通过引风机的作用使粉尘进入除尘器的过滤系统，在滤袋的过滤下变成净气，一些大的粉尘颗粒就会落入灰斗，这样就做到了收集再利用，从而达到了净化空气的目的。
